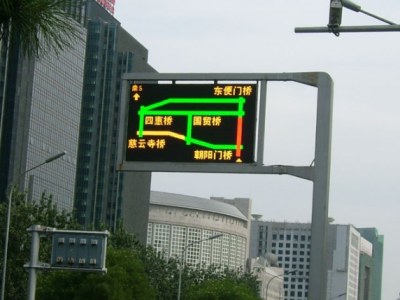

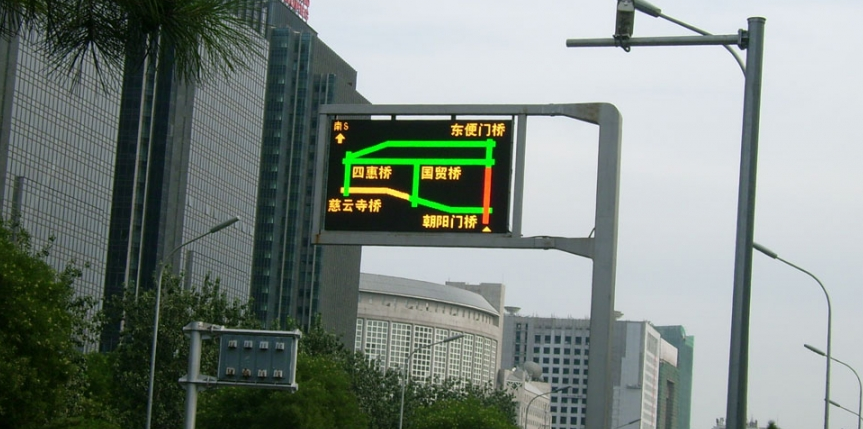

城市智能交通誘導屏
使用壽命長，亮度高，能耗低，在惡劣條件下穩定耐用。提供高亮度，標準亮度及高密度3種模塊，符合LED可變情報板的各種應用需求。模塊化設計滿足高速公路入口，出口，立交橋各種路段的不同需求。亮度從8500到15000nit
- LED類型： 交通誘導屏
- 像素間距： 16mm， 20mm， 31.25mm， 33.33mm
全國服務熱線：
0755-26755783一、產品描述：
可變信息標志用于發布公路氣象信息、公路施工信息、公路阻斷信息、路面狀況信息、建議繞行方案信息、公路動態運行狀況信息、為駕駛員提供在途信息，方便出行。
元亨光電的可變信息標志使用壽命長，亮度高，能耗低，在惡劣條件下穩定耐用。
提供高亮度，標準亮度及高密度3種模塊，符合LED可變情報板的各種應用需求。
模塊化設計滿足高速公路入口，出口，立交橋各種路段的不同需求。
亮度從8500到15000nits可選，顯示國標規定的紅色、綠色和黃色漢字及圖標。
嚴格按照GBT 23828-2009標準選材、設計、生產和測試。
已廣泛應用于國內數條高速、國家一級公路及大中城市市內快速路。
二、產品特點：
■環境適應性能
工作溫度范圍 : -40℃~ 60℃；
工作相對濕度 : 5%~ 98%RH。
■視認性能
視角（水平/上下） : 70°/ 35°；
靜態視認距離 : 15米 到 300米；
動態視認距離 : 20米 到 220米；
刷新頻率 : 500Hz (汽車高速行駛時顯示內容穩定)；
刷新頻率 : 500+ Hz；
最高亮度 : 12000nits；
發光均勻性（像素間） : 額定電流時像素之間的法向光強不 均勻度<3%；
發光均勻性（像素內） : 像素內LED之間的不均勻度應<8%。
■電氣及結構安全性能
電網波動（交流電壓） 適應電壓：220V±10%；
電網波動（頻率） 頻率：50Hz±5%；
絕緣電阻 : 電源接線端子與機殼的絕緣電阻>110MΩ；
電氣強度 : 50Hz、1500V正弦交流電壓，歷時1分鐘，無擊；
安全接地 : 安全接地端子與機殼的連接電阻<0.1Ω；
外殼防護 : GB7000.1所規定的IP65；
顯示屏結構穩定性: 40m/s風速的風壓時正常使用且變形小于。
三、產品參數：
參數名稱 | YHT-D10 | YHT-D16 | YHT-D20 | YHT-D25 | YHT-D31.25 | YHT-D33.3 | |
產品名稱 | D10 可變信息標志 | D16可變信息標志 | D20可變信息標志 | D25可變信息標志 | D31.25可變信息標志 | D33.3可變信息標志 | |
產品型號 | 單色： YHT-D10-1R-4S YHT-D10-1G-4S 雙色： YHT-D10-1R1G-4S 全彩： YHT-D10-1R1G1B-4S | 單色： YHT-D16-1R-1S YHT-D16-2R-1S YHT- D16-1G-1S YHT- D16-2G-1S 雙色： YHT-D16-1R1G-1S YHT- D16-2R1G-1S 全彩： YHT-D16-1R1G1B-1S | 單色： YHT-D20-1A-1S YHT-D20-2A-1S YHT-D20-1R-1S YHT-D20-2R-1S YHT-D20-1G-1S YHT-D20-2G-1S 雙色： YHT-D20-1R1G-1S YHT-D20-2R1G-1S YHT-D20-1R1A-1S 全彩： YHT-D20-1R1G1B-1S | 單色： YHT- D25-2R-1S YHT- D25-2G-1S YHT-D25-2A-1S YHT- D25-2W-1S 雙色： YHT-D25-2R1G-1S 全彩： YHT-D25-2R1G1B-1S | 單色： YHT-D31.25-2W-1S YHT-D31.25-2R-1S YHT- D31.25-2G-1S YHT-D31.25-2A-1S 雙色： YHT-D31.25-2R1G-1S YHT-D31.25-4R2G-1S 全彩： YHT-D31.25-4R2G1B-1S YHT-D31.25-2R1G1B-1S | 單色： YHT-D33.3-4R-1S YHT-D33.3-4G-1S 雙色： YHT-D33.3-4R2G-1S 全彩：YHT-D33.3-4R2G1B-1S | |
LED類型 | 直插燈 | ||||||
像素間距 | 10mm | 16mm | 20mm | 25mm | 31.25mm | 33.3mm | |
像素密度 | 10000像素/平米 | 3906像素/平米 | 2500像素/平米 | 1600像素/平米 | 1024像素/平米 | 901像素/平米 | |
模組尺寸(H x W) | 160mm x 160mm | 256mmx256mm | 160mm x 320mm | 200mmx200mm | 125mm x 250mm | 133 mm x 266mm | |
模組分辨率 (H x W) | 16 x 16點 | 16 x 16點 | 8 x 16點 | 8 x 8點 | 4 x 8點 | 4 x 8點 | |
箱體尺寸 (H x W x D) | 960mm x 960mm x 210mm | 1024mm x 1024mm x 210mm | 960mm x 960mm x 210mm | 1000mm x 1000mm x 210mm | 1000mm x 1000mm x 210mm | 1066mm x 1066mm x 210mm | |
箱體分辨率 (H x W) | 96 x 96點 | 64 x 64點 | 48 x 48點 | 40 x 40點 | 32 x 32點 | 32 x 32點 | |
箱體重量 | 鐵箱75kg/鋁箱 60kg | ||||||
屏體視角 | 左右視角各45度 /上下視角各20度 | 左右視角各15度 /上下視角各15度 | |||||
觀看距離 | 10m ~ 100m | 10m ~ 100m | 16m ~ 160m | 20m ~ 200m | 25m ~ 250m | 30m ~ 300m | |
維護方式 | 后維護 | ||||||
防護等級 | 前后IP65 | ||||||
亮度 | 紅色 3100， 綠色 3770， 藍色 1240，黃色 7440，白色 12400 | ||||||
顏色亮度比 | 遵循EN12966 C2標準：白色 16.7，黃色 10，綠色 5， 紅色 4.2，藍色 1.7 | ||||||
工作電源 | 85~264V AC，50/60Hz或12V/ 24V DC | ||||||
工作溫度 | -25°C~60°C | ||||||
儲存溫度 | -40°C~80°C | ||||||
工作濕度 | 5%~95%RH | ||||||
顯示內容 | 文字， 圖像， 圖形 | ||||||
驅動方式 | 1/4 掃描 | 靜態 | |||||
模組功耗 | 最大：15W；平均：5W | 最大：12W；平均： 4W | 最大： 13W；平均：4.5W | 最大：10W； 平均：3.5W | 最大:10W；平均：3.5W | 最大：10W； 平均：3.5W | |
箱體功耗 | 最大：600W；平均：200W | 最大：200W；平均： 65W | 最大： 260W； 平均：90W | 最大：260W； 平均：90W | 最大：260W； 平均：90W | 最大： 210W；平均：70W | |
