作為一家專業的LED顯示屏生產企業，元亨光電的生產車間超過2000平方米，擁有多條完整的生產產線，主要包括SMT車間、后焊線、模組裝配線、灌膠線、老化線、LED顯示屏整屏組裝線、成品系統調試和老化線，每個月可達5000m2顯示屏的產能。一樓的屏體裝配車間高達12m，可容納5000m2的顯示屏同時裝配和調試及老化。我們擁有全球最先進的設備，包括全自動錫膏印刷機、錫膏厚度測試儀、全自動貼片機、無鉛回流焊機、自動噴涂設備、自動灌膠機、自動老化架等等，確保元亨產品的品質質量和交付周期。
1. 表面貼裝技術 (SMT)

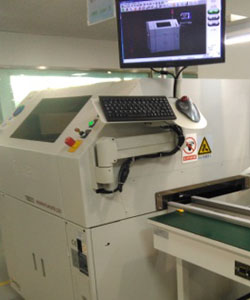

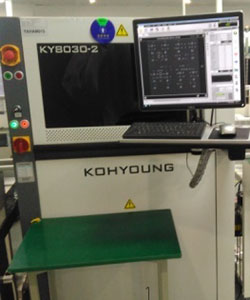

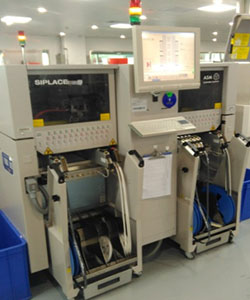

元亨光電使用美國全自動印刷機和韓國錫膏厚度自動檢測儀確保印刷質量以達到零缺陷率。使用德國ASM-SIPLACE D4i 全自動高速貼片機進行元器件表面貼裝，相比于其他的高速貼片機，D4i擁有更高的貼裝精確度，更高的貼片速度和對更小元器件的識別能力，具有真空檢測、光學檢測、元件傳感器檢測，可確保微型元件（01005）精確貼裝。元亨光電的工程師基于ISO9001質量管理體系，面對每一個項目，進行單獨設計編程，確保SMT過程的高品質和高效率。
2. 無鉛回流焊
優質的原材料選擇和無鉛回流焊工藝確保了所有產品符合ROHS 標準。熱風回流焊過程中，焊膏需經過以下四個階段，預熱區：溶劑揮發；保溫區：焊劑清除焊件表面的氧化物；回流區：焊膏的熔融、再流動；冷卻區：焊膏的冷卻、凝固。元亨光電成熟的回流焊工藝保證了每一塊模組的穩定性和可靠性，對生產制程進行嚴格的質量控制，對每一塊PCBA板進行爐后檢驗，以確保卓越的產品品質。

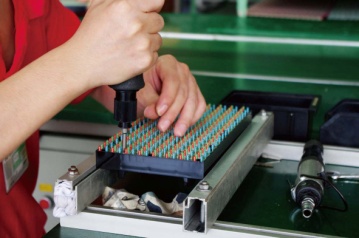

3. 直插式 LED組裝

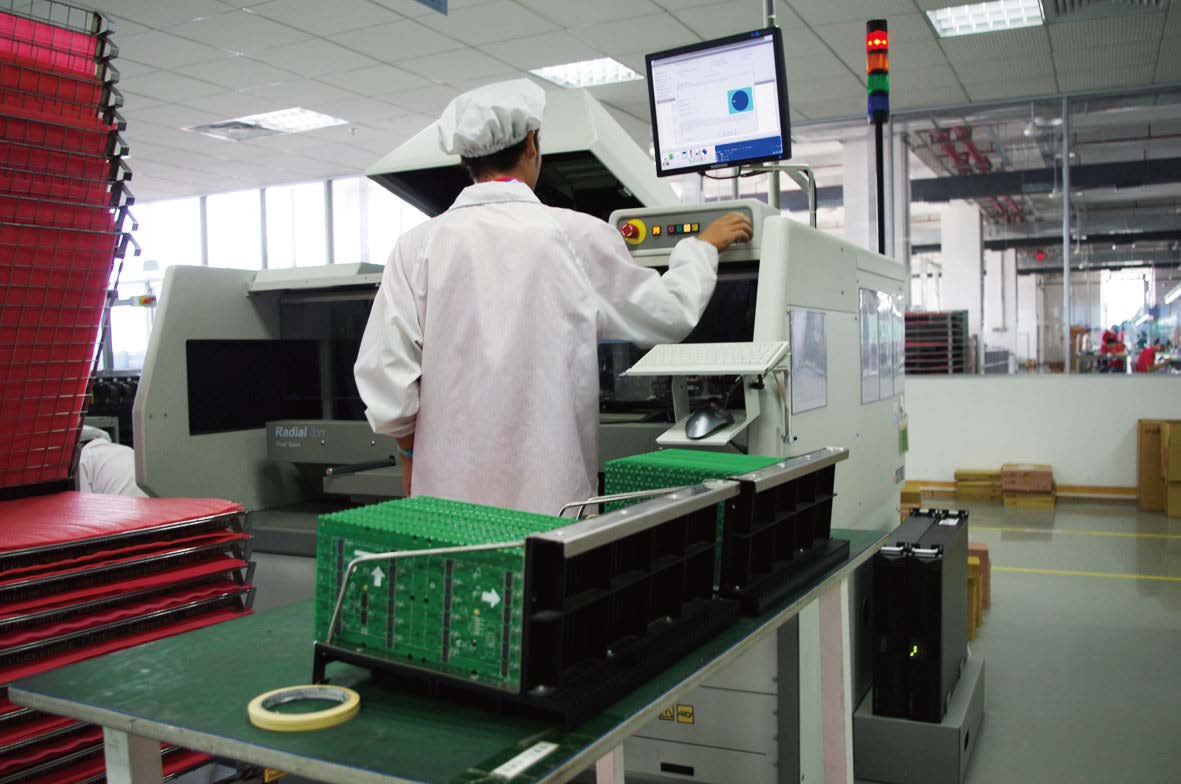

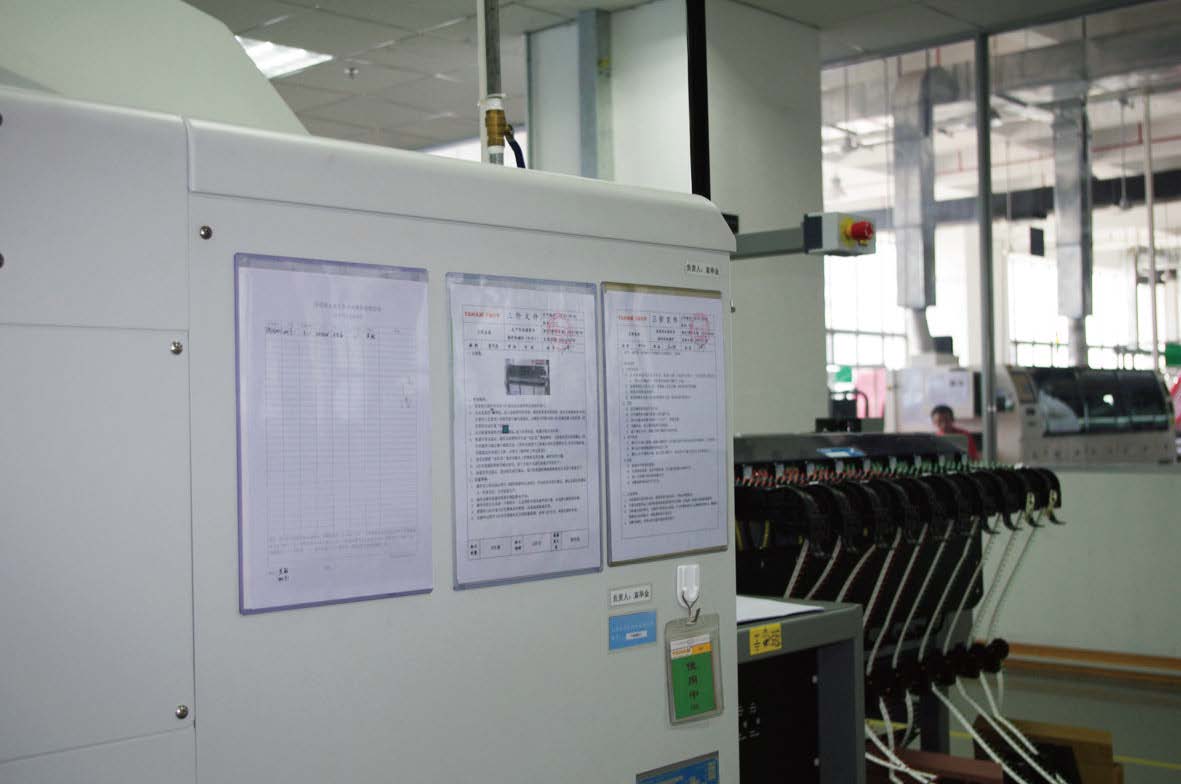

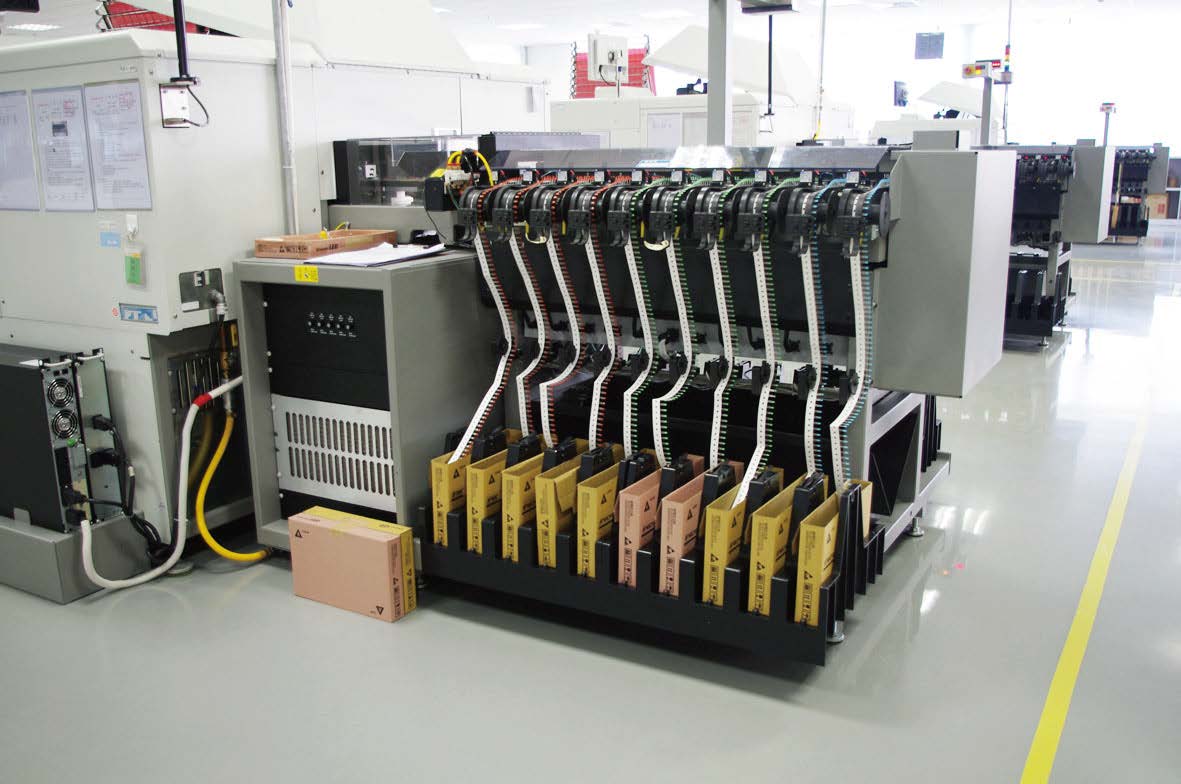

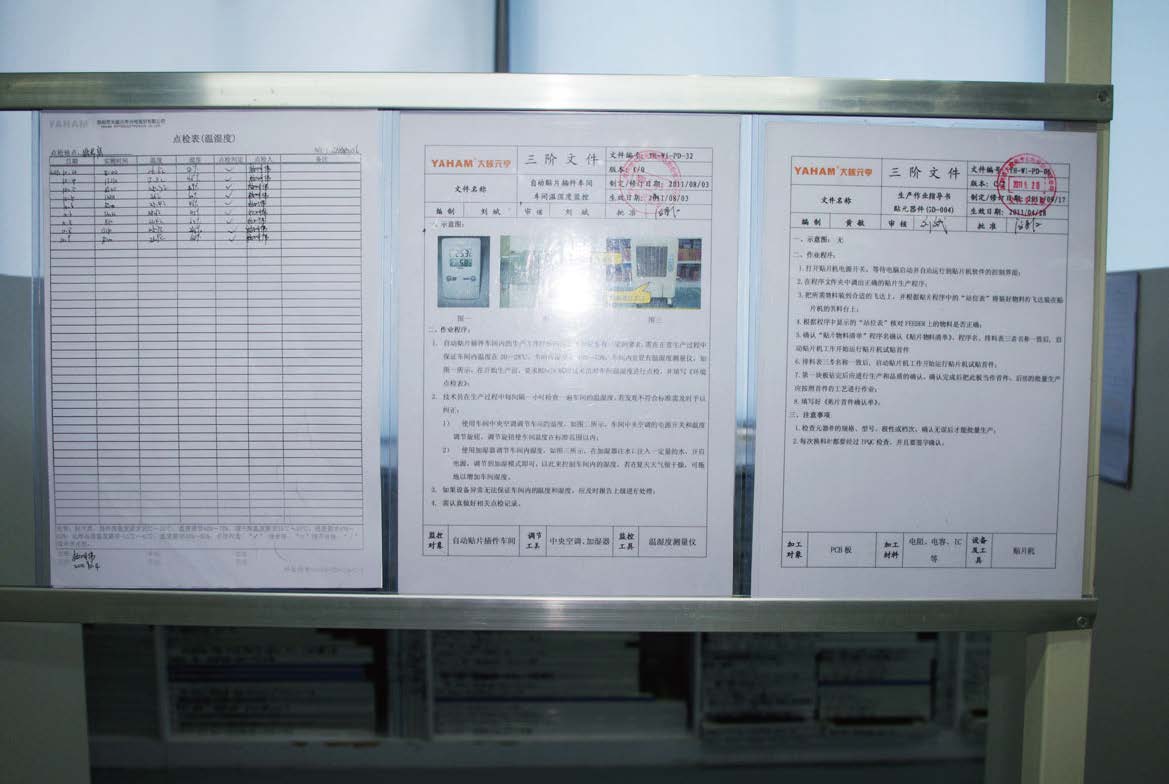

元亨光電熟練的工程師編程并操作全自動LED插件機，整個插件過程嚴格遵守ISO9001質量管理體系，每4小時檢查并記錄一次設備運行狀態。8 XT 6380有20個插件分配頭，能適用顯示屏行業多批次/檔次混料插件，采用0度剪腳方式，大幅度減少因多批次/檔次引起的色塊的問題。波峰焊時用專用夾具保證LED燈的直立性和一致性，無鉛波峰焊確保產品符合ROHS 標準。雙面3D波峰焊接確保了每個LED焊點的光滑和牢固。

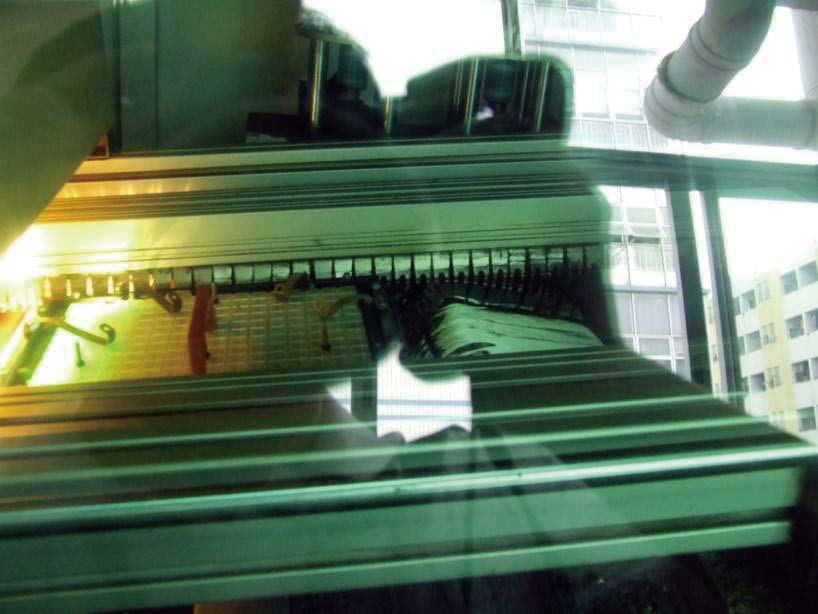

4. 波峰焊

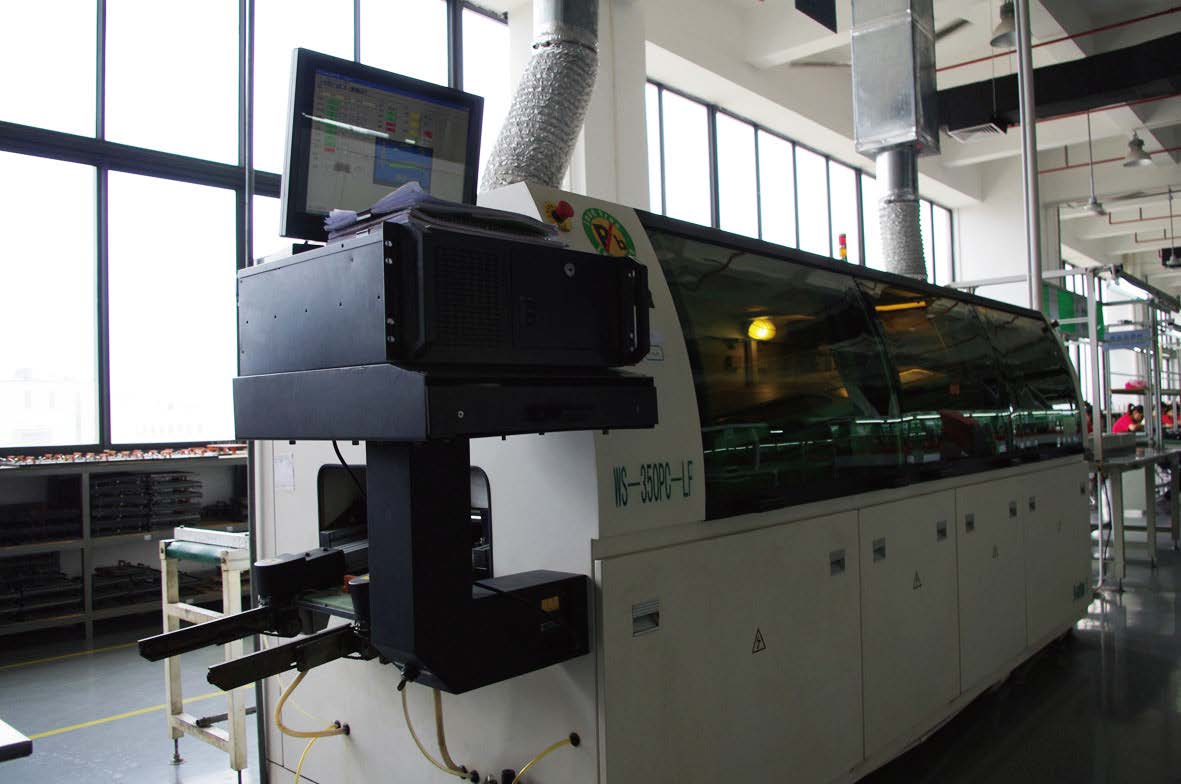

波峰焊時用專用夾具保證LED燈的直立性和一致性，無鉛波峰焊確保產品符合ROHS 標準。雙面3D波峰焊接確保了每個LED焊點的光滑和牢固。

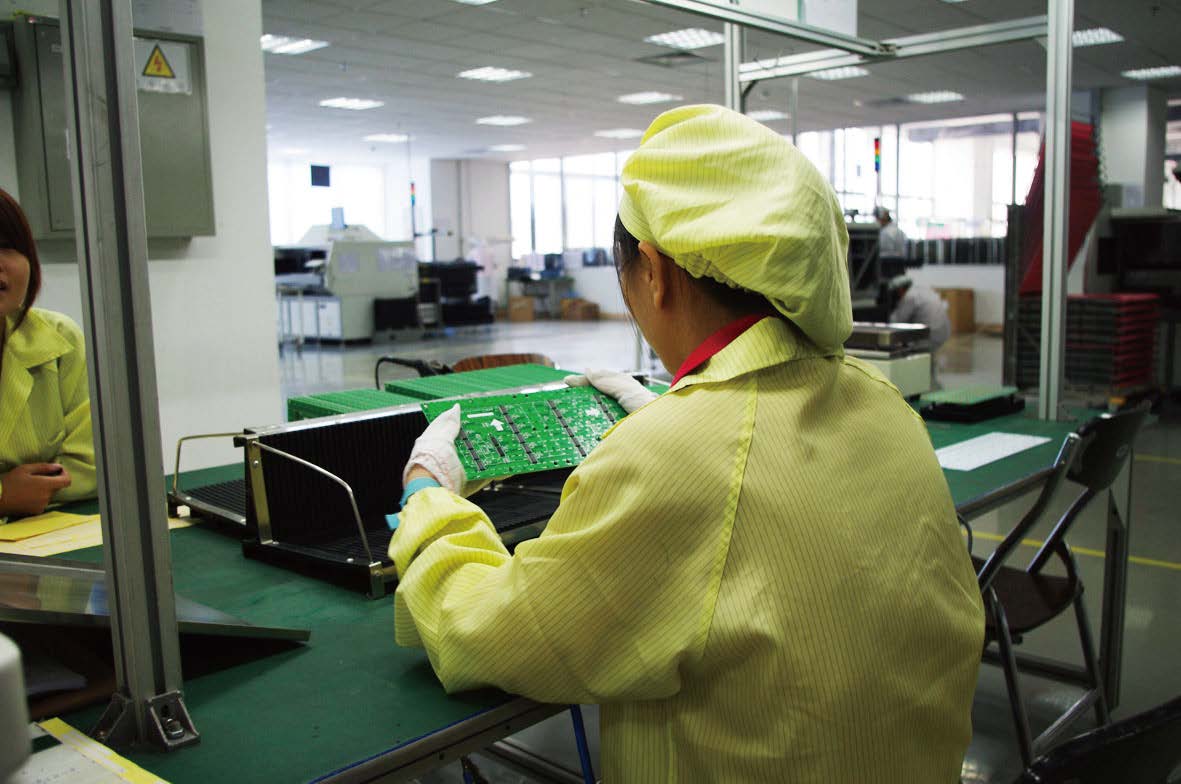

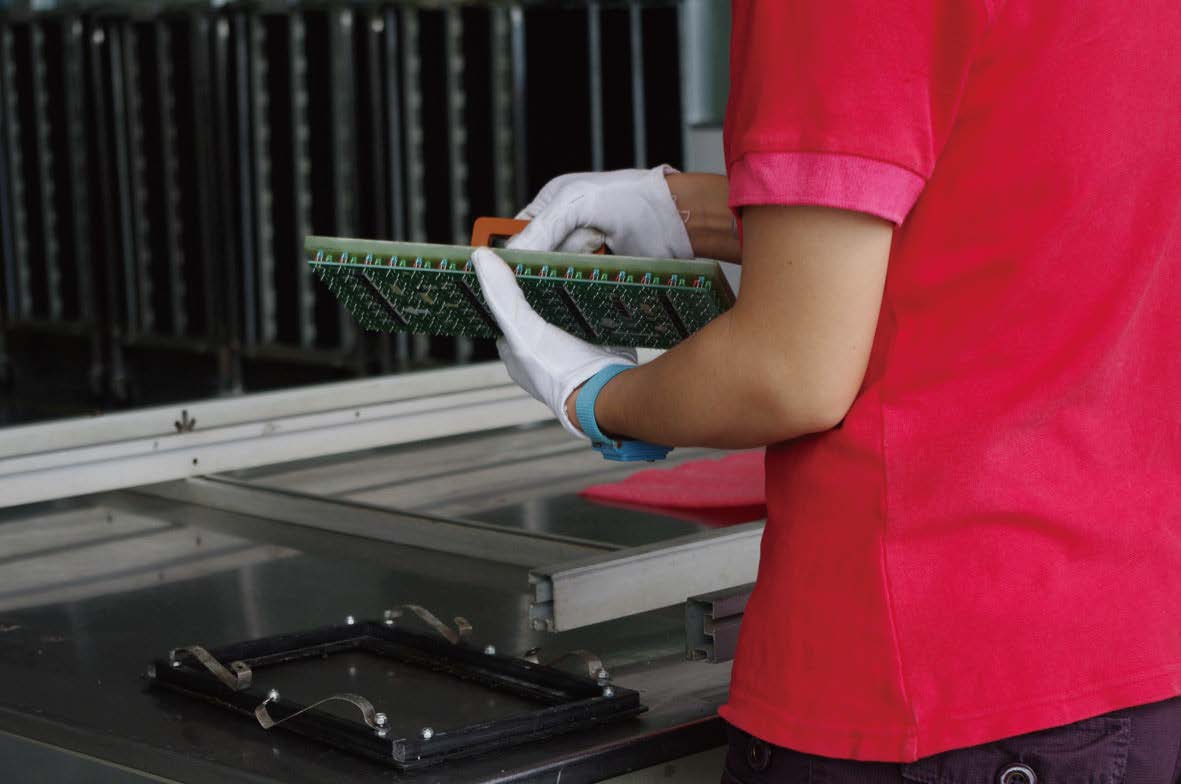

5. 后焊和噴涂
因?yàn)榻硬寮痛箅娙莶荒茉赟MT制程中進行，故接插件和補焊元器件在后焊工序中完成。在這個過程中，所有的半成品都要再一次仔細檢查，避免不良的半成品流入到下一道工序中。第一次通電測試須確保所有LED燈能正常點亮，直通率要求≥97%。每個模組噴涂?jī)?yōu)質三防膠以確保防塵防水，抗氧化和耐腐蝕性能。

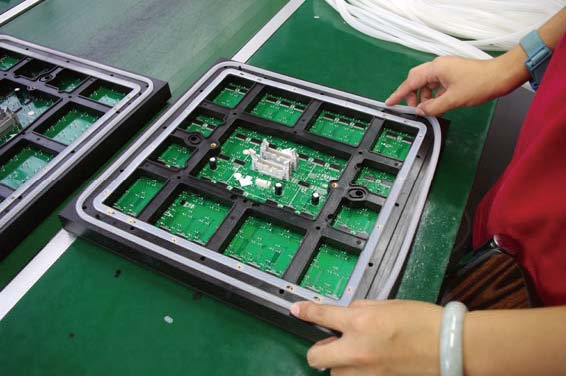

6. 底殼面罩裝配及模組老化

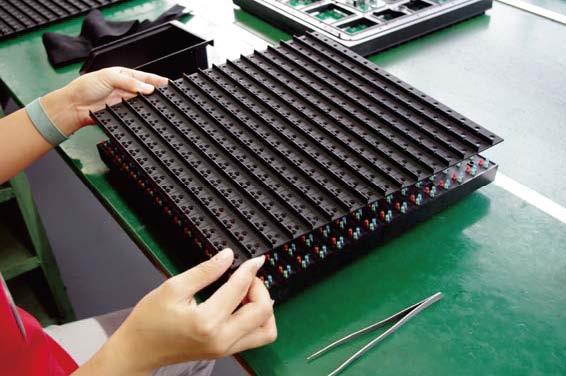

優質的底殼能夠支撐和保護模組，面罩能夠使LED模組防塵和提高視覺對比度。元亨采用GE優質塑料，具有阻燃，耐腐蝕和抗高低溫變形等優質特點。底殼邊緣采用膠水密封和面罩加入緩沖橡膠層的設計提高的模組的防水性能和抗震性能。72h的自動老化測試確保了模組的質量和產品的品質。

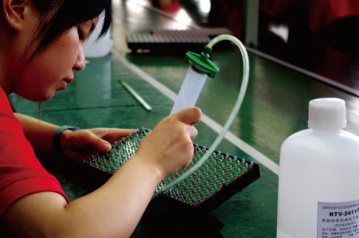

7. 防水灌膠
模組灌膠使用自動灌膠機進行，采用無毒無腐蝕優質硅膠對所有戶外模組進行防水灌膠，確保IP65。灌膠完成后，采用自動晾干架在室溫下晾干。
8. 箱體裝配
箱體裝配完成后，必須對每個箱體進行耐壓測試，接地電阻測試，點亮測試，防水測試。耐壓測試，接地電阻測試確保產品的安全性，并保證每個產品都符合相關安全標準。通過點亮測試檢查有無暗線、暗點、死燈現象，若有問題可及時發現并處理。防水測試保證所有戶外產品都能達到IP65的防護等級，做到防水防塵。

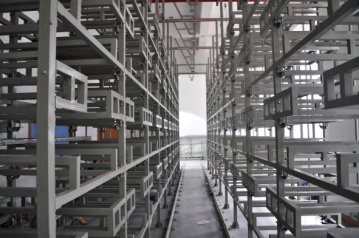

9. 系統調試和成品老化

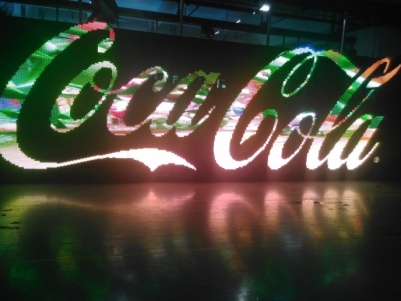

系統調試可以保證LED顯示屏能滿足客戶的所有需求。調試內容主要包括：逐點校正、逐卡校正、亮度、 色度、灰度、對比度、刷新頻率、RGBW測試等等。成品老化確保了元亨LED顯示屏產品的品質和可靠性。
