可變情報板系統介紹
一、系統概述
可變情報板無人值守治超檢測系統(公路快速檢測治超管理預檢系統)是結合多年來動態稱重系統設備設計制造和各地的實際應用經驗,綜合公路管理部門對超限運輸管理的具體需求進行開發的智能稱重管理系統。系統在不干擾道路正常通行秩序的前提條件下,對車道中正常行駛的車輛進行預檢測,并利用可變情報板提示超載車輛以及管理人員引導超限嫌疑車輛進入復檢超限站進行精確復核,對于確實超限車輛在LED可變情報板上進行顯示并通知相關車輛進行執法處理。
可變情報板無人值守治超檢測系統是在道路主線路面上設置的對常速行駛的貨運車輛進行稱重檢測,實時采集、傳輸車輛有關信息的非現場執法監控系統。系統無需人為干預實現全天候24小時不間斷、無縫隙科技治理,使超限車輛無處可逃;以高度的智能化和集成化,為公路管理部門執法處理、量化統計,提供可靠的執法依據和數據支持并及時在對應的可變信息情報板上進行公示和提醒;解決了政府各級治超管理機構傳統超限檢測中帶來的大量經費投入、人員管理等問題,消除了超限檢測中的堵車現象,有效遏制了公路車輛超限運輸,減少公路養護費用?! ?/p>
二、工作原理
可變情報板無人值守治超檢測系統主要由計重系統、控制系統、監控系統、車牌識別系統、通信系統、可變信息顯示系統和防雷系統組成;通過聯網擴展,實現區域內的站點無縫隙遠程監控管理。
計重系統計量精度高、動態響應快、稱臺過載能力強、使用壽命長、橫向一致性好、偏載誤差小,檢測100km/h以內過往車輛,整車檢測精度≤6%,置信度≥95%,單軸稱重能力≥40T。
控制系統處理并保存過往車量數據,對車輛數據進行統計、分析得出超載車輛信息并通過網絡傳輸至監控平臺,同時可將超載車輛信息發送到指定情報板或管理人員的對應手機上。
監控系統采用日夜型網絡高清攝像機,保證全天24小時高清觀察車道通行情況;監控?cái)?shù)據實時保存,可供監控中心隨時查看道路情況。
車牌識別系統采用了先進的高速高清智能車牌識別一體機,滿足GB/T 21255-2007《機動車測速儀》的要求。車輛行駛速度在0-200km/h范圍內整體識別率>95%,車牌字符識別率≥99%。
通信系統是由1000M交換機、路由器、光端機、彩信發送裝置構成,可選擇多種接口通信方式,保證了監控中心可隨時查詢監測記錄,并且實時傳送可疑車輛數據到指定治超人員手機。
可變情報板系統由立桿、控制器、情報板及設備機箱構成。設備以無線通訊方式為主,與地方監管部門的協議對接,實現超限超載系統的采集數據可實時的顯示在可變情報板上,以起到警示相關行駛車輛或通知相關行駛車輛進站檢測,確保交通順暢。
防雷系統由電源防雷模塊、信號防雷模塊、控制柜接地防雷、監控桿防雷接地、避雷針、情報板接地防雷等構成。設備柜內安裝電源防雷模塊,防護電源線路雷擊過電壓,信號防雷器、保護通信系統與視頻信號免受雷擊干擾?! ?/p>

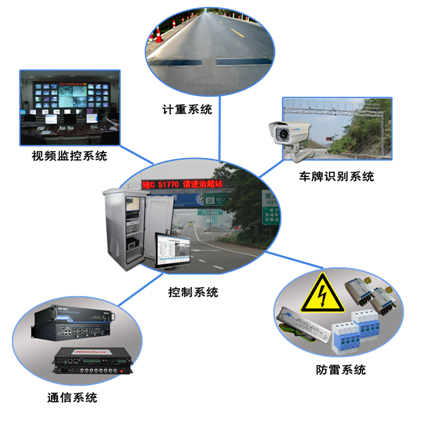

三、系統組成

四、系統功能
○ 動態實時監測過往車輛超載信息
○ 實時彩信發送超載車輛信息
○ 具有不間斷UPS供電模式功能
○ 具有防盜監控功能
○ 具有現場存儲監控?cái)?shù)據功能
○ 具有通過各道車輛車牌信息圖片高清顯示功能
○ 具有軸重量、速度、總重信息顯示功能
○ 具有報表顯示車輛經過時間、車牌、軸數、重量、速度、超載率功能
○ 具有歷史數據統計查詢功能:包括車牌、時間、超重、軸數等
○ 具有數據統計報表及打印功能
○ 具有分級權限,數據修改功能
○ 具有情報板大屏顯示車輛信息、超載報警功能
○ 系統管理:管理員登錄,參數設置等功能
○ 特種車型,超限運輸通行證號錄入欄功能
○ 局域網遠程訪問數據服務器功能
